ECG.UNO.2. 아두이노로 전압측정하기

준비물

• 컴퓨터 PC
• USB cable
• 아두이노 보드 Arduino UNO
• 아두이노 통합개발환경 Arduino IDE
• 신호발생기 a function generator
• 연결선 또는 점퍼선 connecting wire or jumper wire

절차

컴퓨터 - USB cable - 아두이노 보드 연결

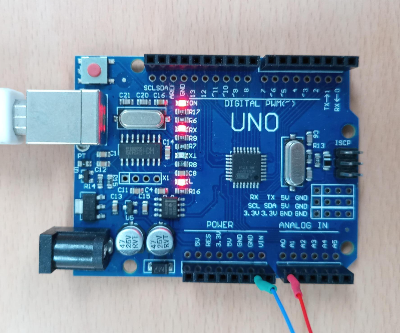

전압 발생(예, 심전도 ECG)의 출력 신호 SIG(빨간선)를 아두이노 우노 보드의 아날로그 인 A0에 연결하고, 접지 GND(파란선)를 우노 보드의 접지 GND에 연결한다.

wiring: signal-red wire, ground-blue wire

아두이노 IDE 실행시키고 예제 프로그램 'AnalogReadSerial'를 연다.

Sketch: AnalogReadSerial

컴파일 업로드 한다.

compile and upload

아두이노 IDE에서 '툴', '시리얼 플로터'를 클릭하여 시리얼 플로터 serial plotter 을 연다.

결과물

1 Hz 사인파 sine wave 를 전압신호로 주었을 때 결과이다.

1 Hz sine wave signal
